تابلوهای برق صنعتی یکی از اجزای اساسی سیستم های برق در واحدهای صنعتی و تجاری هستند. این تابلوها نقش مهمی در مدیریت و توزیع برق ایفا می کنند و به بهینه سازی عملکرد تجهیزات برقی کمک می کنند. طراحی و نصب صحیح این تابلوها می تواند تأثیر قابل توجهی بر بهره وری و ایمنی سیستم های برق داشته باشد. در این مقاله، به بررسی مراحل مختلف طراحی و نصب تابلوهای برق صنعتی و نکات کلیدی در این فرآیند پرداخته می شود.

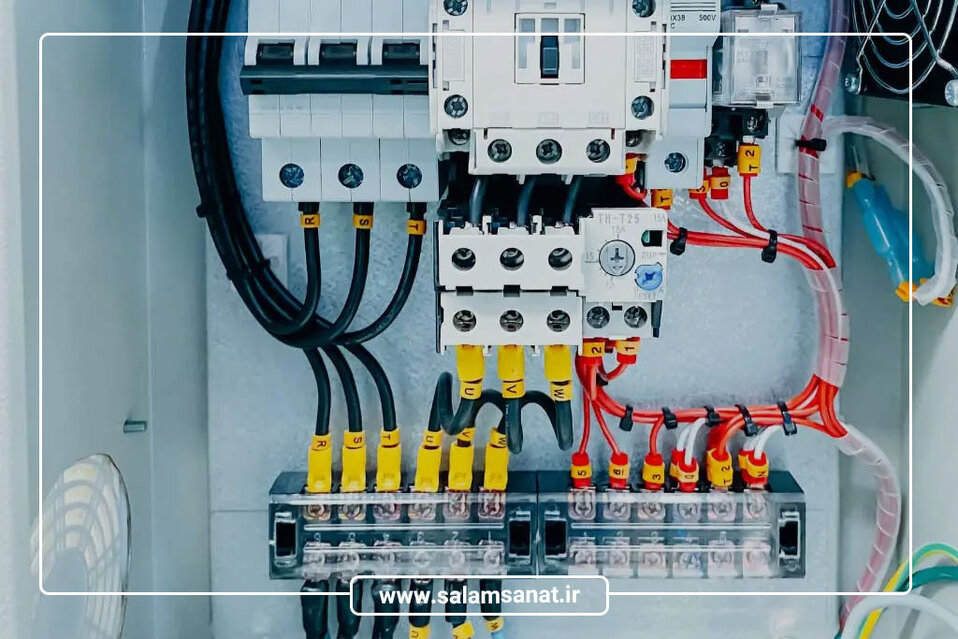

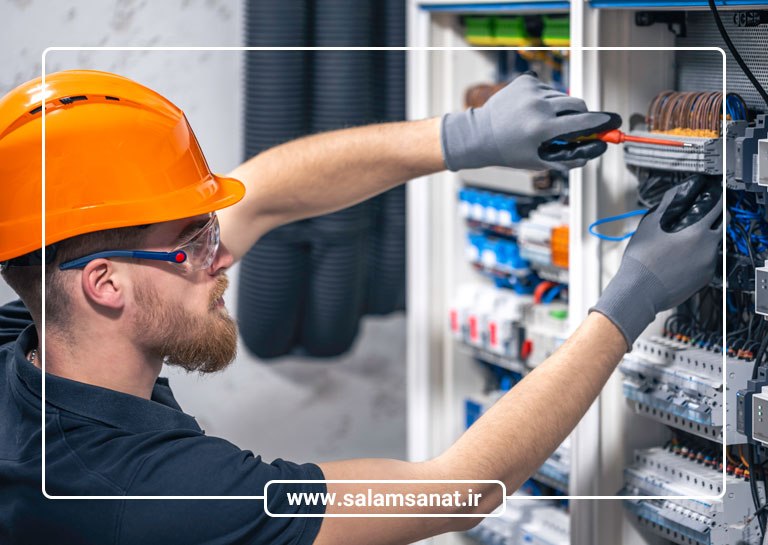

مراحل طراحی تابلو برق صنعتی

مراحل طراحی تابلو برق صنعتی



نیازسنجی و برنامه ریزی

نیازسنجی و برنامه ریزی اولین و مهم ترین مرحله در طراحی و اجرای تابلوهای برق صنعتی است. این مرحله به شناخت کامل نیازها، اهداف پروژه، و شرایط عملیاتی سیستم کمک می کند و تضمین می کند که طراحی نهایی کاملاً با نیازهای مشتری و استانداردهای صنعتی سازگار باشد.

فرآیند نیازسنجی با بررسی دقیق مشخصات پروژه آغاز می شود. این مشخصات شامل نوع کاربرد تابلو برق (مانند توزیع برق، کنترل موتور، یا حفاظت)، توان مصرفی مورد نیاز، تعداد و نوع بارهای الکتریکی، سطح ولتاژ، و نوع شبکه برق (تک فاز یا سه فاز) است. همچنین، نیاز است که محدودیت های محیطی مانند دما، رطوبت، گرد و غبار، و ارتعاشات مکانیکی به دقت ارزیابی شوند تا تجهیزات مناسب برای شرایط محیطی انتخاب شوند.

در ادامه، اطلاعات مربوط به تجهیزات مصرفی مانند تعداد و نوع موتورهای الکتریکی، دستگاه های حفاظتی، کلیدها، و رله ها جمع آوری می شود. همچنین، استانداردهای مورد نیاز برای طراحی و اجرای تابلو، مانند استانداردهای IEC یا NEMA، مشخص می شود. این اطلاعات به تعیین دقیق الزامات طراحی و انتخاب اجزای تابلو کمک می کند.

برنامه ریزی مناسب، بخش دیگری از این مرحله است که شامل تدوین یک برنامه زمانی برای طراحی، خرید تجهیزات، ساخت تابلو، و نصب آن می شود. این برنامه باید به گونه ای تدوین شود که تمام مراحل پروژه به صورت منظم و هماهنگ پیش برود. همچنین، بودجه بندی دقیق نیز بخشی از برنامه ریزی است که به تخصیص منابع مالی و جلوگیری از هزینه های اضافی کمک می کند.

در نهایت، نیازسنجی و برنامه ریزی به تهیه یک گزارش جامع منجر می شود که تمام اطلاعات و الزامات پروژه را مشخص کرده و به عنوان مبنای طراحی استفاده می شود. اجرای دقیق این مرحله باعث کاهش خطاها، صرفه جویی در هزینه ها، و افزایش کارایی و ایمنی تابلو برق خواهد شد.

انتخاب تجهیزات

انتخاب تجهیزات برای طراحی و نصب تابلو های برق صنعتی یکی از مراحل کلیدی است که تاثیر مستقیمی بر عملکرد و ایمنی سیستم دارد. در گام نخست، تحلیل نیاز های پروژه بسیار اهمیت دارد؛ از جمله تعیین مقدار بار الکتریکی، نوع سیستم برق (تک فاز یا سه فاز)، و شرایط محیطی نظیر دما، رطوبت و وجود گرد و غبار. انتخاب تجهیزات کلیدی مانند کلید های قطع و وصل، کنتاکتور ها، و ابزار های حفاظتی نیازمند دقت بالاست. کلید های قطع و وصل نظیر MCB، MCCB و ACB باید بر اساس میزان جریان و نیاز های سیستم انتخاب شوند. رله ها و فیوز ها نیز نقش اساسی در حفاظت مدار ها از آسیب های احتمالی دارند. برای مدیریت اتوماتیک فرآیند ها، کنترل کننده ها و PLC ها نیز به عنوان اجزای حیاتی باید با دقت انتخاب شوند. تجهیزات انتقال جریان مانند باس بار ها و ترمینال ها برای اتصالات ایمن و منظم به کار می روند. همچنین، ابزار های اندازه گیری مانند ولت متر و آمپر متر برای نظارت بر عملکرد تابلو ضروری هستند. استفاده از منابع تغذیه پایدار و ترانسفورماتور های مناسب نیز باید در نظر گرفته شود. تمام تجهیزات باید مطابق با استاندارد های صنعتی معتبر مانند IEC 61439 باشند تا ایمنی و کیفیت سیستم تضمین شود. برند های معتبر مانند زیمنس، اشنایدر الکتریک و ABB به دلیل کیفیت بالا و پشتیبانی مناسب، انتخابی مطمئن هستند. در کنار این موارد، توجه به بهره وری انرژی تجهیزات می تواند هزینه های عملیاتی را کاهش دهد. در نهایت، انتخاب تجهیزات باید بر اساس هماهنگی اجزا، بودجه پروژه، و دسترسی به خدمات پس از فروش انجام شود تا تابلو برق صنعتی کارآمد و مطمئنی طراحی شود.

طراحی شماتیک الکتریکی

طراحی شماتیک الکتریکی یکی از مراحل اساسی در فرآیند طراحی تابلوهای برق صنعتی است که نقش مهمی در عملکرد صحیح و ایمنی سیستم ایفا می کند. این مرحله شامل تهیه یک نقشه جامع و دقیق است که تمام اجزای الکتریکی و نحوه اتصال آن ها را نشان می دهد. طراحی شماتیک با شناخت نیازهای پروژه آغاز می شود، از جمله نوع بار، توزیع انرژی، و سطح ولتاژ سیستم.

ابتدا باید تجهیزات اصلی مانند کلیدهای اصلی، فیوزها، کنتاکتورها، رله ها، و کنترلرها مشخص و محل قرارگیری آن ها در سیستم تعیین شود. این اجزا باید به گونه ای در شماتیک قرار گیرند که جریان برق به صورت ایمن و کارآمد انتقال یابد. سپس، اتصالات بین اجزا، مانند مسیرهای سیم کشی و باس بارها، ترسیم می شود. خطوط ارتباطی باید بر اساس استانداردهای بین المللی مانند IEC 60617 و با استفاده از نمادهای استاندارد برای هر نوع تجهیز، مانند کلیدها و رله ها، رسم شوند.

در طراحی شماتیک، رعایت اصول ایمنی و حفاظتی از اهمیت ویژه ای برخوردار است. به عنوان مثال، مدارهای حفاظتی برای جلوگیری از اضافه جریان یا اتصال کوتاه باید با دقت مشخص شوند. همچنین، استفاده از ابزارهای حفاظتی مانند رله های اضافه بار و رله های نشتی جریان در طراحی شماتیک ضروری است.

طراحی شماتیک الکتریکی معمولاً با استفاده از نرم افزارهای تخصصی مانند EPLAN Electric P8 یا AutoCAD Electrical انجام می شود که امکان مدیریت دقیق تر اجزا و بهبود سرعت طراحی را فراهم می کنند. این نرم افزارها به مهندسان اجازه می دهند تا تغییرات احتمالی در طرح را به سادگی اعمال کرده و سازگاری اجزا را بررسی کنند.

یک شماتیک الکتریکی خوب باید علاوه بر واضح بودن، شامل توضیحات کافی برای هر قسمت باشد، تا هنگام نصب یا تعمیر، تکنسین ها بتوانند به راحتی از آن استفاده کنند. در نهایت، طراحی شماتیک الکتریکی باید با استانداردهای صنعتی مطابقت داشته باشد تا عملکرد ایمن و بهینه تابلو برق تضمین شود.

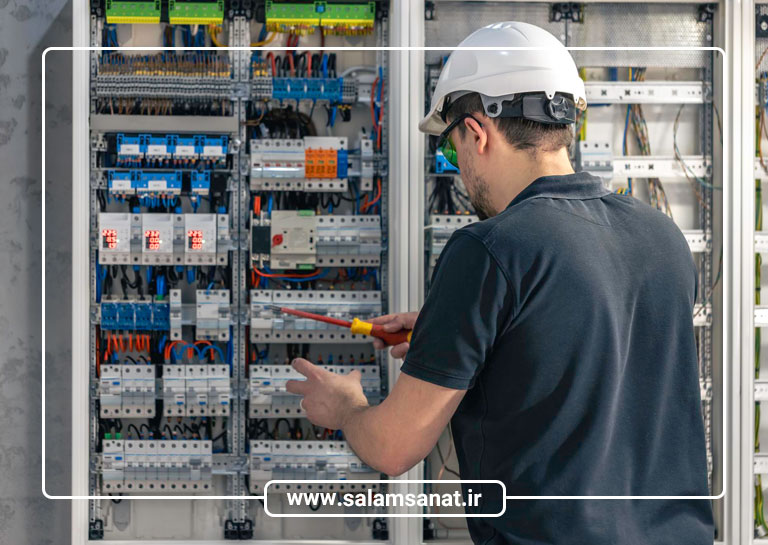

مراحل نصب تابلو برق صنعتی

مراحل نصب تابلو برق صنعتی

آماده سازی محل نصب

آماده سازی محل نصب یکی از مراحل کلیدی در اجرای پروژه های تابلو برق صنعتی است که تأثیر مستقیمی بر عملکرد، ایمنی، و دوام تجهیزات دارد. این مرحله شامل ارزیابی و بهینه سازی فضای نصب، آماده سازی زیرساخت ها، و اطمینان از رعایت استانداردهای ایمنی است.

ابتدا، محل نصب باید بر اساس ابعاد و وزن تابلو برق بررسی شود. فضای کافی برای نصب و سرویس دهی تابلو باید در نظر گرفته شود تا دسترسی به تجهیزات داخلی برای تعمیر و نگهداری آسان باشد. این فضا باید به گونه ای طراحی شود که جریان هوای مناسب برای خنک سازی تجهیزات برقرار باشد و از تجمع گرما جلوگیری شود.

در ادامه، زیرساخت های الکتریکی مانند کابل کشی، مسیرهای عبور کابل، و نقاط اتصال به زمین آماده می شوند. مسیرهای عبور کابل باید به طور منظم و با استفاده از کانال های مناسب طراحی شوند تا از آسیب دیدگی کابل ها جلوگیری شود و سیم کشی مرتب و سازمان یافته باشد. همچنین، سیستم ارتینگ یا اتصال به زمین باید بررسی و در صورت نیاز تقویت شود تا از خطرات ناشی از برق گرفتگی یا اتصال کوتاه جلوگیری شود.

محل نصب باید از عوامل محیطی مانند رطوبت، گرد و غبار، مواد شیمیایی، و ارتعاشات مکانیکی محافظت شود. در صورتی که تابلو در فضای باز نصب می شود، استفاده از تابلوهای مقاوم در برابر شرایط جوی ضروری است. همچنین، کف محل نصب باید تراز و مستحکم باشد تا وزن تابلو را تحمل کند و از هرگونه لرزش یا جابه جایی جلوگیری شود.

رعایت استانداردهای ایمنی، از جمله ایجاد فاصله مناسب بین تابلو و سایر تجهیزات، استفاده از علائم هشداردهنده، و نصب تجهیزات حفاظتی، بخش دیگری از آماده سازی محل نصب است. این اقدامات از خطرات احتمالی برای کارکنان و تجهیزات جلوگیری می کند.

در نهایت، پس از آماده سازی کامل محل، بررسی نهایی انجام می شود تا از هماهنگی تمام اجزا و آماده بودن شرایط نصب اطمینان حاصل شود. این مرحله باعث می شود که فرآیند نصب به صورت ایمن و کارآمد انجام شود و از مشکلات و هزینه های اضافی در آینده جلوگیری شود.

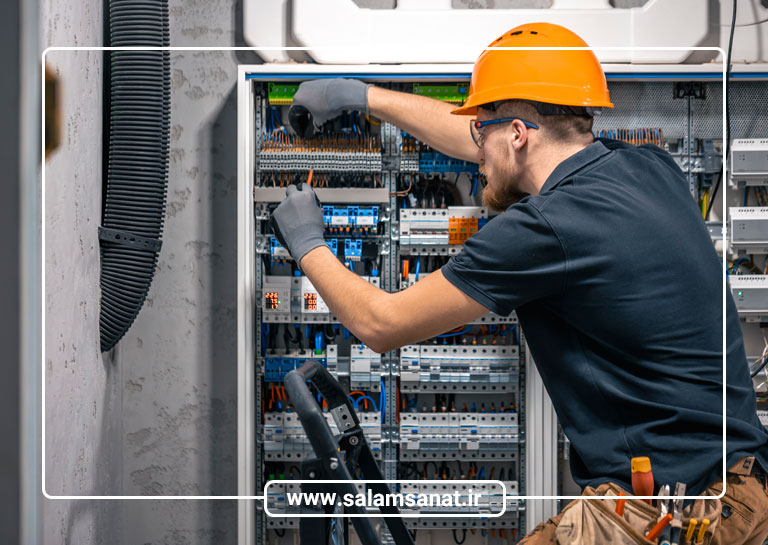

آماده‌سازی محل نصب

مونتاژ تجهیزات

در این مرحله، تجهیزات انتخاب شده بر اساس شماتیک الکتریکی داخل تابلو نصب و مونتاژ می شوند. نصب تجهیزات باید با دقت و مطابق با دستورالعمل های تولیدکنندگان انجام شود. استفاده از ابزارهای مناسب و اطمینان از اتصال های محکم از اهمیت بالایی برخوردار است.

مونتاژ تجهیزات یکی از بخش های مهم در فرآیند نصب تابلوهای برق صنعتی است و نیاز به دقت و رعایت استانداردها دارد. در این مرحله، تجهیزات الکتریکی مانند کلیدها، فیوزها، رله ها، و باس بارها طبق نقشه های از پیش طراحی شده در جای خود قرار می گیرند. ابتدا این تجهیزات بر روی ریل های DIN یا پنل های مخصوص نصب می شوند تا به درستی در جای خود ثابت شوند.

نصب تجهیزات باید با در نظر گرفتن دسترسی آسان برای سرویس و نگهداری انجام شود. پس از آن، سیم کشی داخلی تابلو آغاز می شود. برای این کار، کابل ها باید بر اساس نقشه های طراحی، به صورت مرتب و منظم نصب شوند. استفاده از کدهای رنگی برای سیم ها و برچسب گذاری آن ها کمک می کند که در آینده بتوان به راحتی اجزا را شناسایی و تعمیر کرد. در این مرحله، همچنین باید به ایمنی کابل ها و اطمینان از اتصال صحیح به ترمینال ها توجه شود تا از عملکرد درست تابلو اطمینان حاصل گردد.

سیم کشی داخلی

سیم کشی داخلی تابلوهای برق صنعتی یکی از حساس ترین و حیاتی ترین مراحل در فرآیند مونتاژ است که عملکرد صحیح تجهیزات و ایمنی کل سیستم را تضمین می کند. در این مرحله، تمامی اتصالات الکتریکی بر اساس نقشه های طراحی شده انجام می شوند. اولین قدم، انتخاب نوع و سایز مناسب کابل ها است که با توجه به جریان عبوری و استانداردهای برق صنعتی تعیین می شود. استفاده از کابل های باکیفیت و مقاوم در برابر حرارت، خمش و سایش از اهمیت زیادی برخوردار است.

کابل ها باید به طور مرتب و منظم درون تابلو قرار گیرند تا علاوه بر ظاهری حرفه ای، از احتمال اتصالات کوتاه، اشتباهات انسانی و آسیب دیدگی جلوگیری شود. برای این منظور، از داکت ها و کانال های سیم کشی استفاده می شود تا کابل ها در مسیر مشخصی قرار بگیرند و مدیریت آن ها ساده تر شود. برچسب گذاری کابل ها با استفاده از مارکرها یا شماره گذاری در هر دو سر آن ها، شناسایی و رفع مشکلات احتمالی را در آینده آسان تر می کند. همچنین، استفاده از کدهای رنگی برای تفکیک سیم های مختلف (مانند فاز، نول و ارت) طبق استانداردهای جهانی، ایمنی و دقت کار را افزایش می دهد.

اتصالات سیم ها به تجهیزات مانند کلیدها، فیوزها، رله ها و ترمینال ها باید با استفاده از ابزارهای مناسب، مانند سرسیم ها و ترمینال های فشاری، انجام شود. این کار باعث می شود که اتصال ها محکم و ایمن باشند و در برابر لرزش ها و تغییرات دما مقاومت کافی داشته باشند. در این مرحله، باید به محکم کردن پیچ های ترمینال ها و استفاده از ابزارهایی مانند تستر ولتاژ یا مولتی متر برای بررسی صحت اتصالات توجه شود.

سیم کشی داخلی همچنین باید با رعایت فواصل استاندارد میان کابل های قدرت و سیگنال انجام شود تا از تداخل های الکترومغناطیسی و افت کیفیت سیگنال جلوگیری شود. علاوه بر این، تمامی مسیرها باید به گونه ای طراحی شوند که در صورت نیاز به تغییر یا تعمیر، به راحتی بتوان به آن ها دسترسی داشت.

در نهایت، پس از اتمام سیم کشی، آزمایش های کنترلی برای اطمینان از صحت عملکرد سیستم انجام می شود. این آزمایش ها شامل بررسی اتصال صحیح فازها، تست مقاومت عایقی، و اطمینان از عدم وجود اتصال کوتاه یا نشتی جریان است. رعایت تمامی این موارد در سیم کشی داخلی، تضمین کننده عمر طولانی، ایمنی و کارایی تابلوهای برق صنعتی خواهد بود.

تست و ارزیابی

پس از اتمام نصب، تابلو برق باید از نظر عملکرد و ایمنی تست شود. این تست ها شامل بررسی عایق بندی، عملکرد کلیدها و رله ها، و تحمل بار می شوند. تست های دوره ای نیز برای اطمینان از عملکرد صحیح تابلو در طول زمان توصیه می شوند.

تست و ارزیابی تابلوهای برق صنعتی یکی از مراحل حیاتی پس از اتمام مونتاژ و سیم کشی داخلی است که عملکرد صحیح، ایمنی و کارایی سیستم را تضمین می کند. این فرآیند شامل مجموعه ای از آزمایش ها و بررسی های دقیق است که باید با دقت و بر اساس استانداردهای صنعتی انجام شود.

در گام نخست، تست های چشمی (Visual Inspection) انجام می شوند تا از صحت مونتاژ و سیم کشی اطمینان حاصل شود. در این مرحله، مسیر کابل ها، اتصالات ترمینال ها، سفت بودن پیچ ها، برچسب گذاری سیم ها و رعایت فاصله های استاندارد بررسی می شوند. هدف از این تست، اطمینان از نبود اشتباهات ظاهری یا نصب نامناسب تجهیزات است.

پس از بررسی ظاهری، نوبت به تست عملکردی (Functional Testing) می رسد. در این مرحله، عملکرد کلیدها، رله ها، فیوزها و سایر تجهیزات موجود در تابلو بررسی می شود. با استفاده از ابزارهای تخصصی مانند مولتی متر، تستر ولتاژ، و آمپرمتر، میزان ولتاژ، جریان، و مقاومت اندازه گیری شده و با مقادیر طراحی شده مقایسه می شود. همچنین، صحت عملکرد حفاظت های مدار، مانند قطع کننده های جریان و رله های حفاظتی، مورد آزمایش قرار می گیرد.

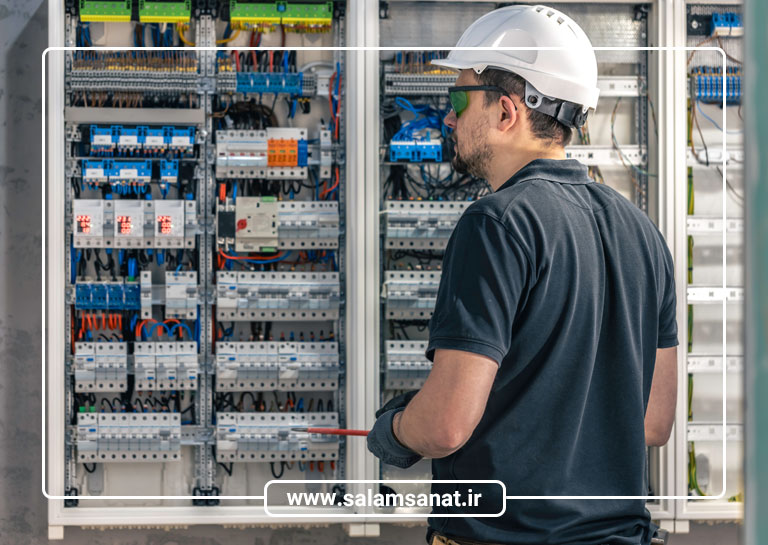

تست و ارزیابی

یکی دیگر از آزمایش های مهم، تست مقاومت عایقی (Insulation Resistance Test) است که برای اطمینان از عایق بندی صحیح سیم ها و جلوگیری از نشتی جریان انجام می شود. این تست معمولاً با استفاده از مگااهم متر انجام شده و مقدار مقاومت عایقی بین سیم ها و زمین اندازه گیری می شود.

تست های مرتبط با ایمنی، مانند بررسی اتصال به زمین (Grounding Test)، نیز از اهمیت بالایی برخوردارند. در این آزمایش، اطمینان حاصل می شود که سیستم به درستی به زمین متصل شده و در صورت بروز نشتی جریان، حفاظت کافی وجود دارد.

در نهایت، آزمایش شبیه سازی بار واقعی انجام می شود. در این مرحله، تابلو در شرایطی مشابه با محیط عملیاتی خود آزمایش می شود تا اطمینان حاصل شود که تمامی تجهیزات تحت بار طراحی شده به درستی کار می کنند و هیچ گونه نقصی وجود ندارد.

در پایان، تمامی نتایج تست ها ثبت و مستندسازی می شوند. این مستندات به عنوان مرجع برای ارزیابی های بعدی و رفع اشکالات احتمالی در آینده مورد استفاده قرار می گیرند. رعایت دقیق مراحل تست و ارزیابی، نه تنها ایمنی و عملکرد صحیح تابلو را تضمین می کند، بلکه باعث افزایش اعتماد مشتریان به کیفیت و دقت پروژه های صنعتی می شود.


نکات ایمنی در طراحی و نصب تابلو برق

رعایت اصول ایمنی در تمامی مراحل طراحی و نصب تابلو برق ضروری است. استفاده از تجهیزات حفاظتی، نصب تابلو در محیط های مناسب و برچسب گذاری دقیق تجهیزات می تواند از وقوع حوادث ناگوار جلوگیری کند. آموزش کارکنان برای کار با تابلو برق نیز از اهمیت ویژه ای برخوردار است.


نتیجه گیری

طراحی و نصب صحیح تابلوهای برق صنعتی می تواند به بهبود عملکرد سیستم های الکتریکی و افزایش ایمنی در محیط های صنعتی کمک کند. رعایت استانداردها، استفاده از تجهیزات باکیفیت و انجام تست های دوره ای از نکات کلیدی در این فرآیند هستند. برای اطلاعات بیشتر و دسترسی به آگهی های مرتبط، به وبسایت آگهی صنعتی مراجعه کنید.
