تفاوت موتورهای IE3 و IE4 چیست و کدام برای کارخانه شما مناسب‌تر است؟

تفاوت موتورهای IE3 و IE4 چیست و کدام برای کارخانه شما مناسب تر است؟

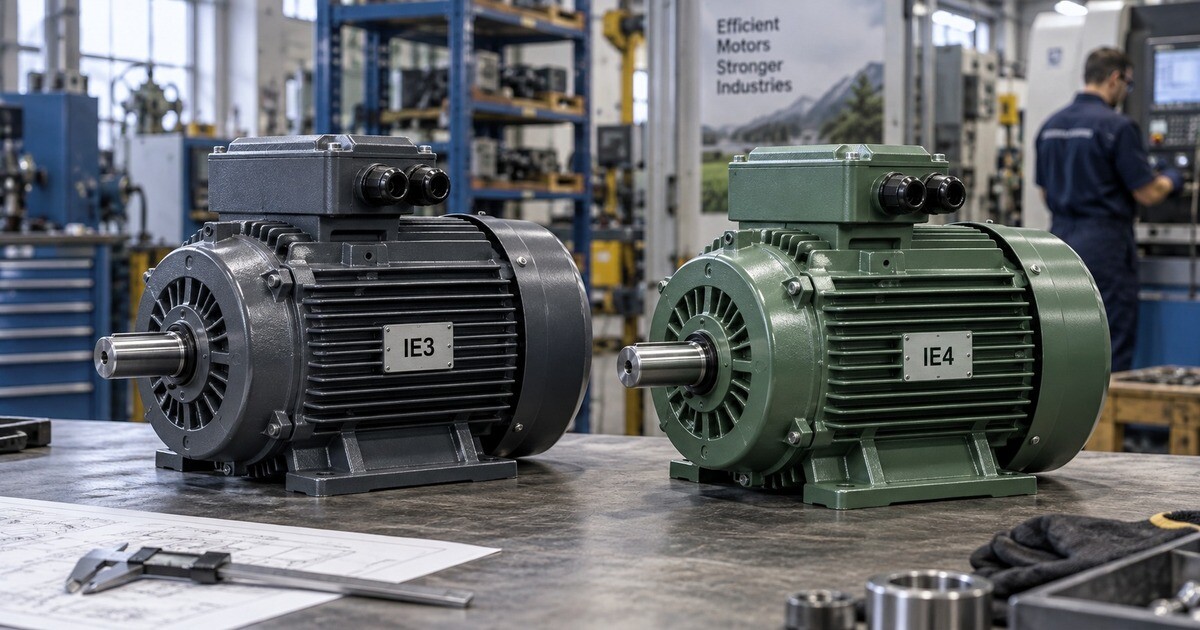

روی پلاک بسیاری از موتورهای الکتریکی صنعتی، کنار توان و دور، یک برچسب کوچک با عنوان IE3 یا IE4 دیده می شود. این برچسب صرفاً یک شاخص بازاریابی نیست؛ یک استاندارد بین المللی مشخص می کند چه مقدار از انرژی ورودی موتور، به جای تبدیل به کار مفید، به صورت گرما هدر می رود. برای خریدار صنعتی ایرانی که هزینه برق یکی از اقلام مهم هزینه تولید است، دانستن این تفاوت مستقیماً روی انتخاب تجهیزات و بازگشت سرمایه اثر می گذارد.

استاندارد پشت این برچسب

کلاس های IE1 تا IE4 در استاندارد بین المللی IEC 60034-30-1 تعریف شده اند؛ استانداردی که موتورهای تک دور و سه فاز (و برخی تک فاز) با توان ۰.۱۲ تا ۱۰۰۰ کیلووات و با ۲، ۴، ۶ یا ۸ قطب را پوشش می دهد. IE1 معادل راندمان «استاندارد»، IE2 «بالا»، IE3 «ممتاز» و IE4 «فوق ممتاز» است. نکته مهم برای خریدار این است که همه این کلاس ها با یک روش آزمون یکسان (طبق IEC 60034-2-1) اندازه گیری می شوند؛ یعنی برچسب IE3 روی موتور یک سازنده، با IE3 سازنده دیگر واقعاً قابل مقایسه است.

یک پله ارتقا، چقدر واقعاً فرق دارد؟

فاصله عددی بین IE3 و IE4 روی کاغذ کوچک به نظر می رسد، اما وقتی برحسب «تلفات هدررفته» حساب شود، تصویر متفاوتی نشان می دهد. طبق جدول فنی منتشرشده توسط ABB بر مبنای آستانه های IEC 60034-30-1 برای موتورهای چهارقطبی ۵۰ هرتز:

• موتور ۰.۷۵ کیلوواتی: راندمان از ۸۲.۵ درصد (IE3) به ۸۵.۷ درصد (IE4) می رسد؛ یعنی تلفات از ۱۷.۵ درصد به ۱۴.۳ درصد کاهش می یابد — حدود ۱۸ درصد افت تلفات.
• موتور ۱۵ کیلوواتی: از ۹۲.۱ درصد به ۹۳.۹ درصد؛ تلفات از ۷.۹ به ۶.۱ درصد — حدود ۲۳ درصد کاهش تلفات.
• موتور ۵۵ کیلوواتی: از ۹۴.۶ درصد به ۹۵.۷ درصد؛ تلفات از ۵.۴ به ۴.۳ درصد — حدود ۲۰ درصد کاهش.
• موتور ۲۰۰ کیلوواتی: از ۹۶.۰ درصد به ۹۶.۷ درصد؛ تلفات از ۴.۰ به ۳.۳ درصد — حدود ۱۸ درصد کاهش.

به بیان ساده: ارتقا از IE3 به IE4، معمولاً یک پنجم از انرژی هدررفته موتور را حذف می کند، حتی وقتی عدد درصد راندمان روی برچسب فقط یک یا دو واحد تغییر کرده باشد. این نکته ای است که هنگام مقایسه قیمت خرید با صرفه جویی بلندمدت برق، باید به آن توجه کرد — نکته ای که به خصوص برای واحدهایی با مصرف برق صنعتی بالا و کارکرد چندشیفته اهمیت مالی واقعی دارد.

چرا این موضوع فقط یک انتخاب فنی داخلی نیست

در اتحادیه اروپا، این کلاس بندی دیگر صرفاً توصیه نیست؛ طبق مقرره Ecodesign (EU) 2019/1781 و بر اساس راهنمای مشترک انجمن های صنعتی برق آلمان و اروپا (ZVEI، CEMEP و CAPIEL)، حداقل الزامی دو بار سخت گیرانه تر شده است: از اول جولای ۲۰۲۱، اغلب موتورهای سه فاز ۰.۱۲ تا ۱۰۰۰ کیلوواتی باید حداقل IE3 باشند و گزینه جایگزینی «موتور IE2 به همراه درایو تغییر دور» دیگر پذیرفته نیست؛ از اول جولای ۲۰۲۳ نیز برای موتورهای تک دور ۲، ۴ و ۶ قطبی در بازه ۷۵ تا ۲۰۰ کیلووات — بازه ای که در پمپ، فن و کمپرسورهای صنعتی سنگین بسیار رایج است — کلاس IE4 اجباری شده است.

این موضوع مستقیماً به تولیدکنندگان و صادرکنندگان تجهیزات صنعتی ایرانی (پمپ، فن، کمپرسور، الکتروموتور) که محصول خود را به بازار اروپا صادر می کنند یا در آن رقابت می کنند مربوط است: نصب موتور IE3 در محدوده ۷۵ تا ۲۰۰ کیلووات دیگر برای عبور از الزامات بازار اروپا کافی نیست، صرف نظر از اینکه محاسبه هزینه انرژی خریدار داخلی چه نتیجه ای بدهد.

تفاوت با راهکار درایو تغییر دور (VSD)

یک اشتباه رایج، یکی گرفتن «ارتقای کلاس راندمان موتور» با «افزودن درایو تغییر دور» است. این دو راهکار مسئله متفاوتی را حل می کنند. ارتقای کلاس IE، تلفات موتور را در نقطه کار نامی کاهش می دهد و برای تجهیزاتی که بیشتر زمان را نزدیک به بار کامل کار می کنند مناسب است. درایو تغییر دور اما سرعت و گشتاور موتور را با نیاز واقعی و متغیر فرایند (مثلاً فنی که همیشه به دبی کامل نیاز ندارد) تطبیق می دهد و در بارهای متغیر می تواند صرفه جویی بسیار بیشتری نسبت به تغییر کلاس IE ایجاد کند؛ اما خودش کلاس راندمان موتور را تغییر نمی دهد و طبق مقررات اروپا اکنون به عنوان یک قطعه جداگانه با حداقل الزام IE2 شناخته می شود.

کجا ارتقا به IE4 واقعاً به صرفه است

• واحدهایی با کارکرد پیوسته و بار بالا (چندشیفته یا ۲۴ ساعته)، چون تلفات کاهش یافته در ساعات کارکرد بیشتری ضرب می شود، سریع تر هزینه اضافی IE4 را جبران می کنند.
• موتورهایی که سابقه تعمیر یا خرابی مکرر دارند، گزینه مناسبی برای جایگزینی با کلاس بالاتر در پایان عمر هستند، نه لزوماً تعویض زودهنگام.
• تجهیزاتی که قرار است به بازار اروپا صادر شوند و در بازه ۷۵ تا ۲۰۰ کیلووات (۲، ۴ یا ۶ قطب) قرار می گیرند، صرف نظر از محاسبه اقتصادی داخلی، نیاز به IE4 دارند.
• موتورهای با کارکرد کم، متناوب یا آماده به کار، معمولاً هزینه اضافی IE4 را به سرعت جبران نمی کنند و انتخاب IE3 برای آن ها منطقی تر است.

جمع بندی

تفاوت IE3 و IE4 یک برچسب تبلیغاتی نیست؛ یک تفاوت مشخص و قابل آزمون در میزان انرژی هدررفته است که در اروپا اکنون پشتوانه الزام قانونی نیز دارد — به ویژه در بازه ۷۵ تا ۲۰۰ کیلووات. خریدار یا تولیدکننده صنعتی ایرانی، هم برای بهینه سازی هزینه برق واحد خود و هم برای تطبیق محصول صادراتی با بازار اروپا، باید پیش از فرض «راندمان IE3 کافی است»، کلاس الزامی را بررسی کند.

منابع

• ZVEI / CEMEP / CAPIEL — راهنمای مقرره Ecodesign (EU) 2019/1781 درباره الزامات راندمان موتور و سامانه های محرکه
• ABB — یادداشت فنی درباره استاندارد IEC 60034-30-1 و آستانه های کلاس راندمان
