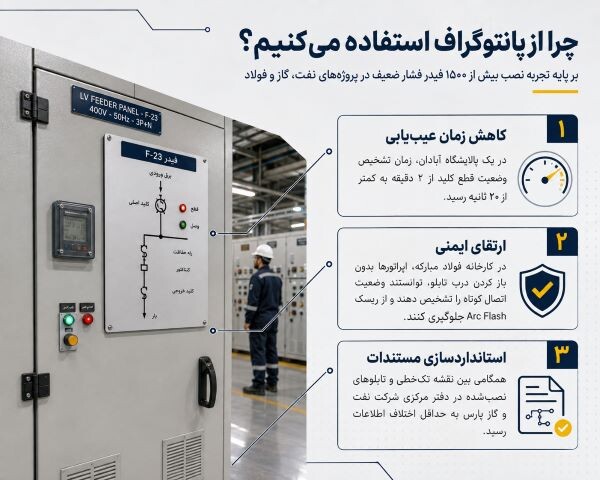

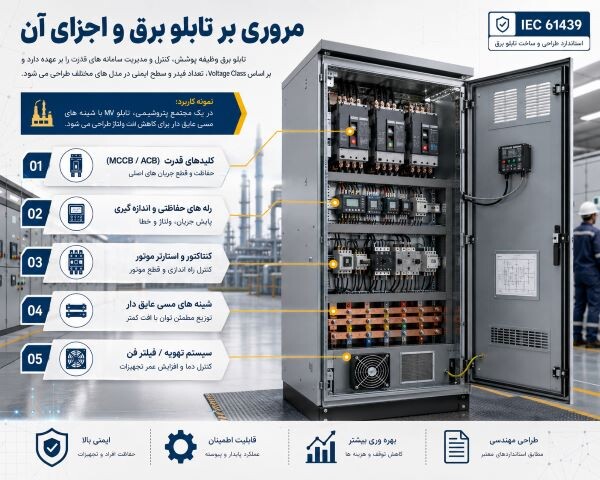

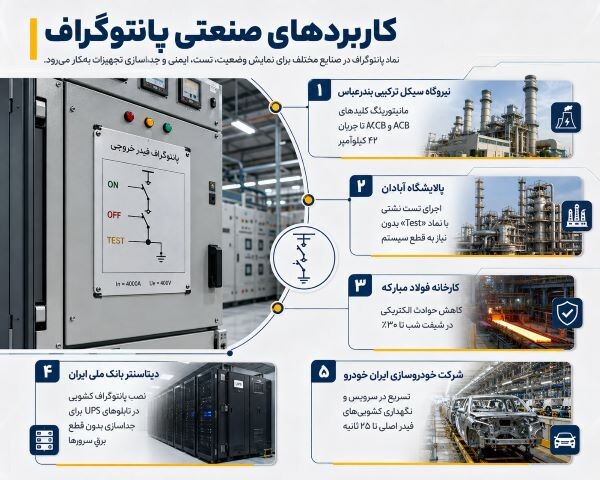

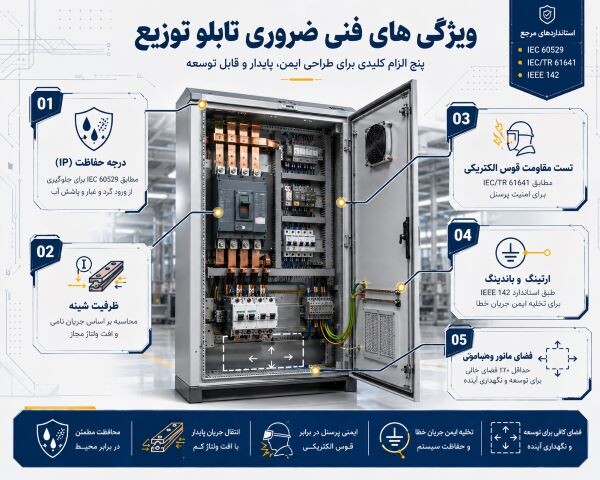

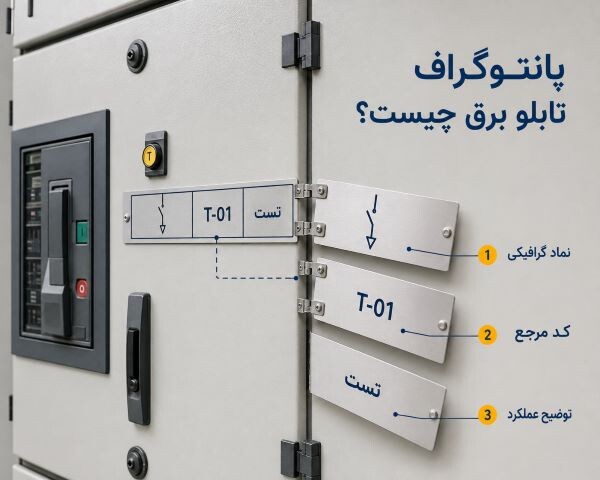

پانتوگراف تابلو برق چیست و چه کاربردهایی در صنعت دارد؟ تعداد بازدید 411 سه شنبه , 1404/05/14 فهرست مطالب پانتوگراف تابلو برق چیست؟ چرا از پانتوگراف استفاده می کنیم؟ تفاوت پانتوگراف و لیبل کاربردهای صنعتی پانتوگراف مروری بر تابلو برق و اجزای آن انواع تابلو توزیع برق ویژگی های فنی ضروری تابلو توزیع عوامل موثر بر قیمت تابلو برق در ایران جمع بندی و توصیه مهندسی پانتوگراف تابلو برق (Electrical Panel Pantograph) یک نماد گرافیکی استاندارد است که وضعیت عملکردی تجهیزات الکتریکی را بدون نیاز به باز کردن درِ تابلو، در اختیار اپراتور قرار می دهد. در این نوشته — از دیدگاه یک مهندس برق قدرت — تمام جوانب استفاده از پانتوگراف را بررسی می کنیم: از تعریف و استانداردهای طراحی تا مزایا، تفاوت با لیبل و کاربردهایش در صنایع نفت، گاز، فولاد و ساختمان. پانتوگراف تابلو برق چیست؟ بر اساس استاندارد IEC، پانتوگراف نشانه ای شماتیک است که روی پنل یا درب تابلو نصب می شود و سه مولفه اصلی دارد: یک نماد گرافیکی ساده (آیکون)؛ کد یا شماره مرجع؛ توضیح عملکرد (وصل، قطع، تست و غیره). برای مثال در یک نیروگاه سیکل ترکیبی بندرعباس، پانتوگراف روی دریچه ACB با آیکون «Test» نصب شده بود که با فشردن آن، اپراتور می توانست جریان نشتی را بدون قطع اصلی آزمایش کند. چرا از پانتوگراف استفاده می کنیم؟ از تجربه نصب بیش از ۱۵۰۰ فیدر فشار ضعیف در پروژه های نفت و گاز و فولاد، مهم ترین مزایا عبارت اند از: کاهش زمان عیب یابی — در یک پالایشگاه آبادان، زمان تشخیص وضعیت قطع کلید از ۲ دقیقه به کمتر از ۲۰ ثانیه رسید. ارتقای ایمنی — در کارخانه فولاد مبارکه، اپراتورها بدون باز کردن درب تابلو، توانستند وضعیت اتصال کوتاه را تشخیص دهند و از ریسک Arc Flash جلوگیری نمایند. استانداردسازی مستندات — همگامی بین نقشه تک خطی و تابلوهای نصب شده در دفتر مرکزی شرکت نفت و گاز پارس به حداقل اختلاف اطلاعات رسید. تفاوت پانتوگراف و لیبل شاخص پانتوگراف لیبل نوع نمایش گرافیکی (آیکون استاندارد) متنی یا عددی هدف اصلی نمایش وضعیت عملکردی مشخص کردن نام یا کد تجهیز استاندارد مرجع IEC 60617 استاندارد یا نام گذاری داخلی کاربردهای صنعتی پانتوگراف این نماد در صنایع مختلف کاربرد دارد که در ادامه چند مثال واقعی ارائه می شود: نیروگاه سیکل ترکیبی بندرعباس — مانیتورینگ کلیدهای ACB و MCCB تا جریان ۴۲ کیلوآمپر. پالایشگاه آبادان — اجرای تست نشتی با نماد «Test» بدون نیاز به قطع سیستم. کارخانه فولاد مبارکه — کاهش حوادث الکتریکی در شیفت شب تا ۳۰٪. دیتاسنتر بانک ملی ایران — نصب پانتوگراف کشویی در تابلوهای UPS برای جداسازی بدون قطع برقِ سرورها. شرکت خودروسازی ایران خودرو — تسریع در سرویس و نگهداری کشویی های فیدر اصلی تا ۲۵ ثانیه. مروری بر تابلو برق و اجزای آن تابلو برق پوشش و مدیریت سامانه های قدرت را بر عهده دارد و بر اساس Voltage Class (LV یا MV)، تعداد فیدر و سطح ایمنی به مدل های گوناگون تقسیم می شود. برای مثال در یک مجتمع پتروشیمی، تابلو MV مجهز به شینه های مسی عایق دار برای حداقل افت ولتاژ طراحی می گردد. تجهیزات کلیدی در یک تابلو استاندارد IEC-61439 شامل موارد زیر است: کلیدهای قدرت (MCCB، ACB)؛ رله های حفاظتی و اندازه گیری جریان و ولتاژ؛ کنتاکتور و استارتر موتور؛ شینه های مسی با پوشش PVC یا هوا خشک مخصوص؛ سیستم تهویه یا فیلتر فن برای کنترل دما. انواع تابلو توزیع برق از دیدگاه بهره برداری و نگهداری سه دسته عمده وجود دارد: ۱. تابلو فشار ضعیف (LV) ولتاژ زیر ۱۰۰۰ ولت AC — در ساختمان های اداری و صنعتی عمومی. ۲. تابلو کشویی (Withdrawable) با امکان تعویض مدول زیر بار؛ استفاده در پروژه نیروگاه شهید رجایی برای تعمیرات سریع. ۳. تابلو تمام بسته (IP54–IP65) مناسب محیط های پرگرد و غبار یا با رطوبت بالا مانند اسکله های بندری. ویژگی های فنی ضروری تابلو توزیع درجه حفاظت (IP) — مطابق IEC 60529 برای جلوگیری از ورود گرد و غبار و پاشش آب. ظرفیت شینه — محاسبه بر اساس جریان نامی و افت ولتاژ مجاز. تست مقاومت قوس الکتریکی — مطابق IEC/TR 61641 برای امنیت پرسنل. ارتینگ و باندینگ — طبق استاندارد IEEE 142 برای تخلیه ایمن جریان خطا. فضای مانور و انبساط حرارتی — حداقل ۲۰٪ فضای خالی برای توسعه و نگهداری آینده. عوامل موثر بر قیمت تابلو برق در ایران بر اساس گزارش سال ۱۴۰۴ انجمن سازندگان تابلو برق ایران، سه پارامتر اصلی ۷۰٪ هزینه را تشکیل می دهند: نوع تابلو (LV، MV، ثابت یا کشویی)؛ کیفیت و برند تجهیزات (زیمنس، ABB، Schneider و غیره)؛ متریال بدنه و درجه حفاظت — فولاد گرم گالوانیزه یا استیل ضد زنگ. همچنین نرخ ارز و هزینه نصب در محل (Site Commissioning) تاثیر مستقیم بر قیمت نهایی دارند. جمع بندی و توصیه مهندسی پانتوگراف تابلو برق — اگرچه ساده به نظر می رسد — نقش مهمی در ایمنی و سرعت عمل در بهره برداری دارد. توصیه می کنم هنگام طراحی یا بازسازی تابلوها: تمام وضعیت های کلیدهای اصلی را با پانتوگراف استاندارد نمایش دهید؛ شماتیک پنل را با رنگ بندی سه فاز هماهنگ کنید؛ دستورالعمل نگهداری دوره ای پانتوگراف ها را در O&M Manual درج نمایید. برای مطالعه بیشتر، مقالهٔ راهنمای جامع طراحی و نصب تابلوهای برق صنعتی را از دست ندهید. پرسش و پاسخ هیچ پرسش و یا نظری نشده است ، شما اگر سوالی دارید میتوانید از ما بپرسید.. ارسال پرسش بازگشت
